Проблемы с вентиляцией есть практически в любых помещениях. Обустройство механической приточно-вытяжной вентиляцией с системой подготовки воздуха и автоматики, с сетью воздуховодов и техническим помещением под приточные и вытяжные системы, и с последующим их сервисным обслуживанием далеко не каждый бюджет организации и физического лица может себе позволить.
Предлагаем оптимальное решение по созданию организованной и регулируемой приточно-вытяжной вентиляции в отапливаемых помещениях:
в соответствии с требованиями СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003».
Одна из величайших нужд человека – это потребность в свежем воздухе!
В зависимости от состава отапливаемых помещений, их принадлежности и планировочных решений, от целесообразности и финансового бюджета, мы предлагаем разработать и реализовать бюджетное техническое решение организованной и регулируемой приточно-вытяжной вентиляции, работающее за счет разницы давления между воздушным потоком на улице и помещением и силы ветра, а также техническое решение с механическим побуждением, что соответствует современным тенденциям энергоэффективности и энергонезависимости зданий и сооружений.
Принцип эффективной работы любой приточно-вытяжной системы состоит из трех основных задач:
Без выполнения одного из этих условий приточно-вытяжная вентиляция помещений работать не будет.
Обеспечивают приток свежего воздуха во все условно чистые помещения.
1.1. Для естественной приточной вентиляции, работающей без электропотребления, предлагаем стеновые вентиляционные клапана торговой марки «Norvind».
Стеновые приточные клапана Norvind обеспечивают регулируемый приток свежего воздуха в отапливаемые помещения и создают естественную приточную вентиляцию при закрытых окнах без пыли, шума и сквозняков, что позволяет раз и навсегда решить проблему плесени, духоты и конденсата на окнах. Norvind комфортно проветривает (инфильтрация) вместо открытого окна, сохраняя в доме тепло.
На сегодняшний день приточные стеновые клапана «Norvind» являются лучшими пассивными приточными системами по своим техническим характеристикам, сервисному обслуживанию и своему внешнему дизайнерскому стилю.
Клапана оснащены фильтрами предварительной очистки класса G3, которые не требует специального обслуживания. Они просты в уходе, достаточно пропылесосить, промыть и высушить оголовок клапана с фильтром один раз в течение 6 месяцев (осень/весна)
Устройства работают без электричества. Вентиляционное отверстие можно открыть и закрыть, а также регулировать объем поступающего воздуха плавным передвижением заслонки. Важным условием правильной работы клапана Norvind является исправность вытяжных каналов.
Устанавливаются на любом этапе строительства.
Совместимы со всеми вентиляционными системами.
Работают в температурном диапазоне от -40℃ до 80℃
Для реализации задач исправной приточно-вытяжной вентиляции предлагаем два типа приточных вентклапанаов Norvind:

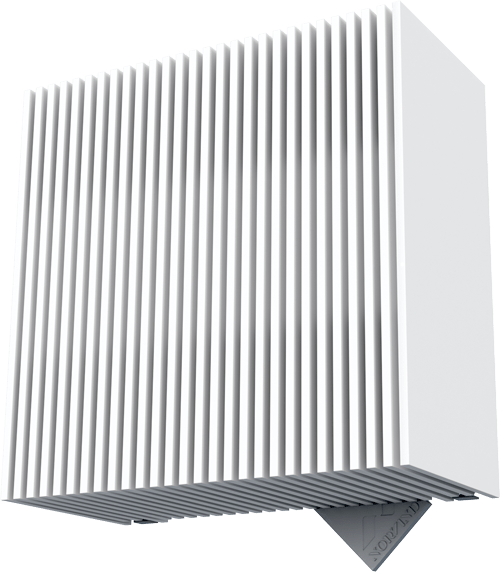

«Norvind pro» — обеспечивает приток воздуха в 32 м3/час при 10 Па. Клапан устанавливаются в круглый утепленный вентканал наружных стен здания на высоте 2÷2,2 м над уровнем пола возле окна с подачей воздуха строго верх;
«Norvind city» — обеспечивает приток воздуха в 30 м3/час при 10 Па. Клапан устанавливается при монтаже окна, замене окна или реконструкции стеновой ниши под окном без вмешательства в конструкцию окна, при этом не требуется сверление стены. Он крепится к нижней поверхности подоконника, монтируется под оконной рамой и запенивается. Корпус клапана находится под подоконником и почти незаметен, поток воздуха направлен вниз на радиатор отопления. Забор воздуха осуществляется с улицы из-под отлива окна и клапан не виден с улицы, не требует согласований в исторических зданиях культурного наследия.
Приточные вентклапна устанавливаются во всех условно чистых помещениях на любом этапе строительства. Количество вентклапанов для каждого помещения подбирается из расчета площади помещения (вентилируемого объема) и количества людей, находящихся в помещении в течении дня.
Приточные стеновые вентиляционные клапана Norvind – это «Мерседес» приточной естественной вентиляции.
1.2. Для создания идеально свежего воздуха и улучшенного микроклимата в отапливаемом помещении предлагаем многофункциональную систему AIRNANY A7, которая подогревает, увлажняет и очищает воздух на 99% от пыли, выхлопных газов и аллергенов, уничтожает бактерии и вирусы за счет трёхступенчатой очистки воздуха.
Приточная установка AIRNANY A7 с HEPA фильтром и фотокаталитическим фильтром защищает от вирусов аналогичных COVID-19 (Исследование 2020 года компании Molecule с применением аналогичных фильтров). И при исправной вытяжной вентиляции AIRNANY A7 обеспечивает высокий класс чистоты в отапливаемом помещении.
Фотокаталитический фильтр
Принцип работы фотокаталитического фильтра AIRNANNY А7.
Эффективность фильтра проявляется только в паре с ультрафиолетовой лампой. Именно взаимодействие покрытия фильтра и УФ-лучей образуют сильные окислители, которые, вступая в реакцию, очищают воздух даже от микроскопических загрязнений. В том числе очень опасных. И если угольный фильтр в полном объёме не сможет справиться с проникающей в дом мелкой пылью из открытого окна, химическими соединениями, которые выделяются мебелью, напольными покрытиями, угарным газом, то фотокаталитический фильтр отлично справится с такой нагрузкой. Окислители, которые образуются на поверхности, на молекулярном уровне взаимодействуют с токсинами и обеззараживают воздух от их влияния. Они способны разлагать даже табачный дым и другие летучие вещества, убирая неприятный запах.
Режим фотокатализа.
Влияние УФ лучей воздействует непосредственно на поверхность фильтра, вследствие чего возникает реакция – фотокатализ. Он получил широкое распространение в применении с целью обеззараживания помещений, благодаря следующим способностям:
Фильтр не требует замены.
Фотокаталитический фильтр эффективно работает в течение длительного времени, в отличие от угольных конкурентов, которые периодически требуют замены. Фотокаталитический фильтр можно использовать ровно столько, сколько сможет работать воздухоочиститель. Это связано с тем, что катализатор, который покрывает сетку фильтра, не расходуется. Он только реагирует и вступает в химическую реакцию.
Уход и технические достоинства
Фотокаталитические фильтры просты в уходе, точнее, за ними не нужно ухаживать. Достаточно пропылесосить один раз в течение 12 месяцев. Есть одно «но» — мыть ни в коем случае нельзя. Контакт с водой противопоказан.
Экономия связана с тем, что фильтр не требует замены. Таким образом, одноразовые затраты на приобретение фильтра полностью оправданы долгим сроком службы с минимальными затратами.
Мнения специалистов.
Квалифицированные специалисты утверждают, что фотокаталитический фильтр AIRNANNY А7 является достойным представителем нового поколения очистителей воздуха, защищая организм человека от следующих вредных воздействий:
Фотокаталитический фильтр AIRNANNY А7 выполняет главную задачу: обеспечивает безопасное пребывание человека в помещении.
Одна приточная система предназначена для условно чистого помещения площадью до 50 кв.м. и до 5 человек, находящихся в этом помещении в течении дня.
AIRNANNY A7 гарантирует комфортные условия в помещении:
Обеспечивают забор и удаление грязного воздуха, который вытесняется поступающим свежим воздухом от приточных систем через анемостаты в точках забора воздуха вытяжных вентканалов, которые находятся на потолке/стене условно грязных помещений (санузлы, ванные, кухни, техпомещения и т.п.).
2.1. Ротационный вытяжной дефлектор, создаёт тягу в вентиляционных каналах естественной вытяжной вентиляции за счет силы ветра. Активная головка дефлектора с лопастями вращается на подшипниках с нулевым сопротивлением и устанавливается с помощью переходника на вертикальный утепленный воздуховод, располагаемый на расстоянии 0,5÷0,6 м от кровли крыши здания.
Тип и количество ротационных вытяжных дефлекторов подбирается из расчета объема вентилируемых помещений и их производительности (м3/час при средней скорости ветра 2 м/с).
Производительность ротационного вытяжного дефлектора в разы эффективнее стандартной естественной вытяжной вентиляции по созданию тяги в вентиляционных каналах. Минимальная скорость ветра для работы ротационного дефлектора – 0,5 м/сек. За счет эжекции производительность дефлектора увеличивается и при слабой скорости ветра вращение турбины не прекращается.
Крутящийся и сверкающий на солнце «шар» украсит крышу и фасад любого здания.
2.2. Вытяжная система Norvind Country – это система принудительной вытяжной вентиляции, которая обеспечивает удаление «грязного воздуха» через фасад здания из условно грязных помещений, не оборудованных воздуховодами естественной вытяжной вентиляцией (нет возможности, забыли построить, засорены и т.д.). Вытяжная система рассчитана на группу помещений общей площадью до 150 кв.м. При большей площади — ставится 2 комплекта и больше.
Компактная вытяжная вентиляция Norvind country — это выгодное решение проблемы вывода влажного и перенасыщенного СО2 воздуха для модульного строительства.
Вытяжная система оснащена профессиональным канальным центробежным вентилятором, обеспечивающим высокое статическое давление, независимо от сопротивления в вентиляционном канале. Благодаря этому система работает максимально тихо. С помощью центробежного вентилятора обработанный воздух всасывается через решетки (анемостаты), проходит по воздуховодам и выбрасывается на улицу.
Система имеет 2 режима работы:
Затраты на электроэнергию не больше 150 р. в месяц
Легко встраивается под потолок, в стену или в пол
Переток поступающего наружного воздуха осуществляется из «условно чистых» помещений, в которых устанавливаются приточные клапаны, в «условно грязные» помещения, над которыми размещаются вытяжные системы с анемостатами, регулирующими скорости потоков воздуха в вытяжных каналах. Для соблюдения данного принципа необходимо обеспечить свободное прохождение воздуха через межкомнатные двери по одному из двух вариантов.
или
В зависимости от состава отапливаемых помещений, их принадлежности и планировочных решений, от целесообразности и финансового бюджета, мы предлагаем разработать и реализовать бюджетные технические решения организованной и регулируемой приточно-вытяжной вентиляции в следующей комплектации:
Данная концепция приточно-вытяжной системы вентиляции с механическим побуждением не требует:
Предлагаемая система приточно-вытяжной вентиляции с механическим побуждением для отапливаемых помещений обусловлена не столько в целях энергосбережения, сколько для создания комфортных и безопасных условий нахождения людей в них, поддержания микроклимата и профилактики борьбы с вирусными заболеваниями.
Следует также отметить то обстоятельство, что обеспечение свежим воздухом жилых, производственных, общественных, административных и бытовых зданий и помещений с помощью, предлагаемой нами системы приточно-вытяжной вентиляции значительно экономичнее по стоимости общего состава оборудования и эксплуатационных затрат по сравнению с использованием систем принудительной приточно-вытяжной вентиляции с системой автоматики.
При вашей заинтересованности высылайте планировочные решения с размерами и экспликацией помещений на адрес td.intech@mail.ru с пометкой в Теме: «Запрос. Домашняя и офисная вентиляция» и контактами для связи. Мы разработаем оптимальное решение приточно-вытяжной системы для вашего объекта, подберем оборудование и доставим ваш заказ точно в срок.
Приглашаем к сотрудничеству физических лиц, руководителей организаций и компани
